風力発電

１冊の本に出会ったのが、きっかけだった。
2011年の暮れから、2012年春まで、風力発電機の制作に取り掛かった。
まずは、材料をインターネットで集めて、部品を作る。

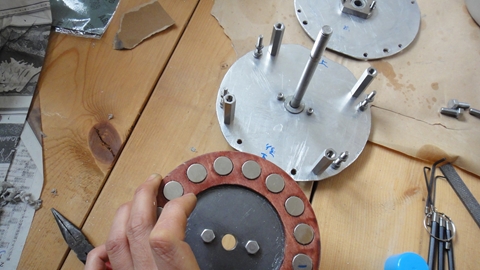

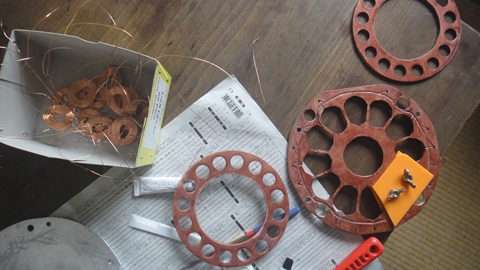

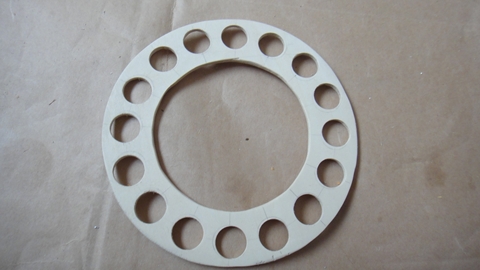

16個の磁石ガイドをシナベニアで作る。
風力発電作りマグネットガイド

コイルガイドにコイルを取り付ける。
風力発電作りコイルガイド

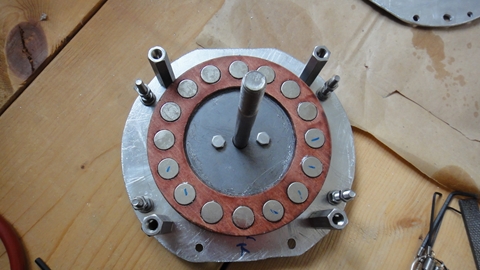

磁石をつけた、鋼板を発電機のフレームに取り付ける。
風力発電作り組み立て１

この鋼板は風を受けた羽と共に、回転する。
風力発電作り組み立て２

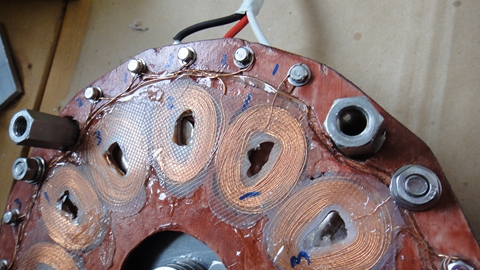

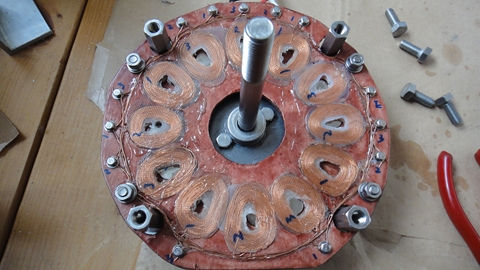

このコイルは固定されており、回転しない。
風力発電作りコイルガイド２

12個のコイルを３相回路で接続する。
風力発電作りコイルガイド３

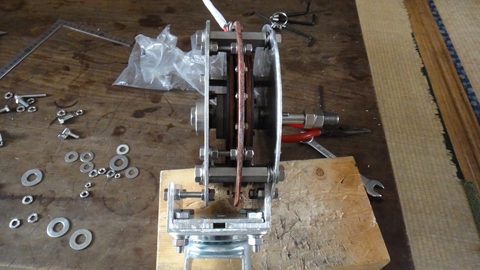

治具を使って、ゆっくりと、2枚目の磁石のついた鋼板を下ろす。
風力発電作り組み立て３

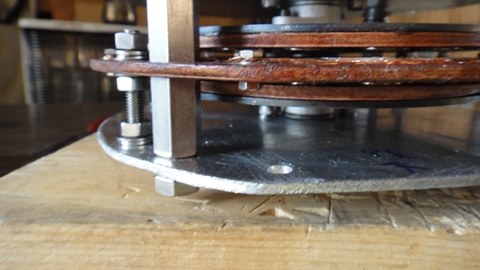

磁石と磁石の間にコイルが入っている。
この間隔をエアギャップといい、1号機は9mmになった。
電気はフレミング左手の法則により発生する。
これはコイルが磁界を運動すると電気が発生するという、物理法則。
風力発電作りエアギャップ

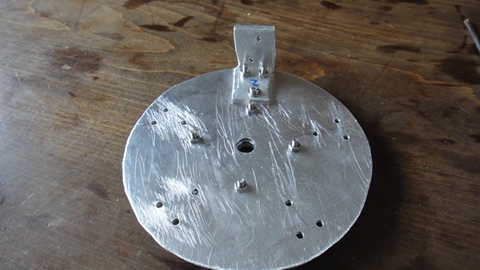

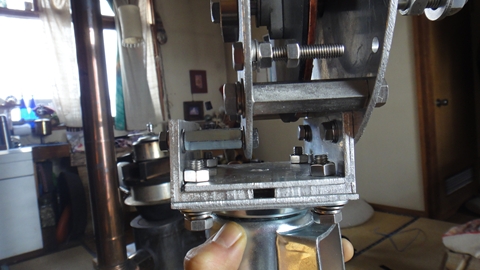

キャスターを利用した回転台座を取り付ける。
風力発電作り発電機

風力発電作り受け台座

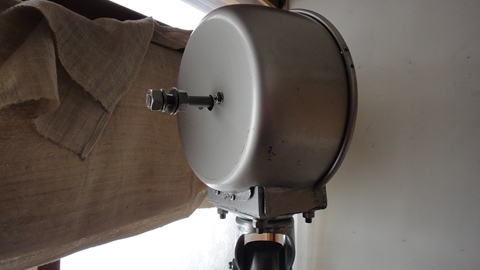

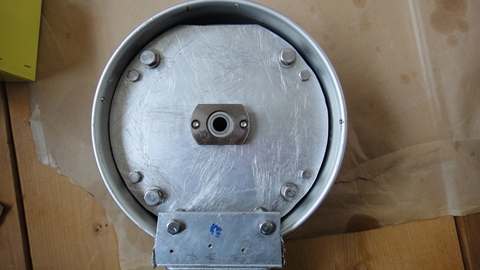

発電機をアルミなべに収納。
風力発電作りアルミなべに収納

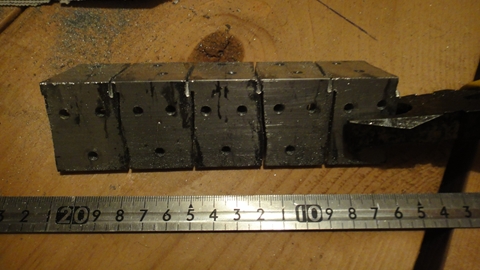

5mmのアルミのアングル材を利用して、羽の台座用アングルを作成する。
風力発電作り羽の台座用アングル作成１

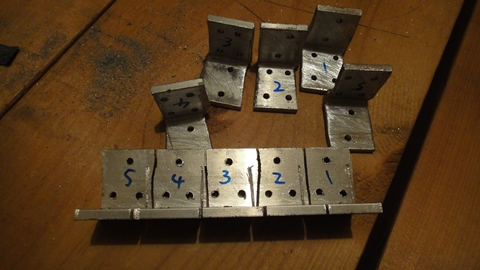

羽の台座用アングルを5組10個作成、ナンバーを振る。
風力発電作り羽の台座用アングル作成２

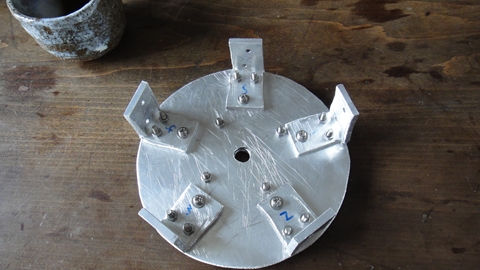

羽の台座にアングルを取り付ける。
羽の台座用アングル取り付け１

5枚羽根です。
羽の台座用アングル取り付け２

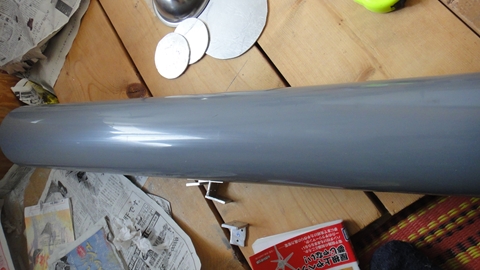

塩ビ管から羽根を作ります。
塩ビ管から羽を作る１

紙で型を作って、ジグゾーで切り出しました。
塩ビ管から羽を作る２

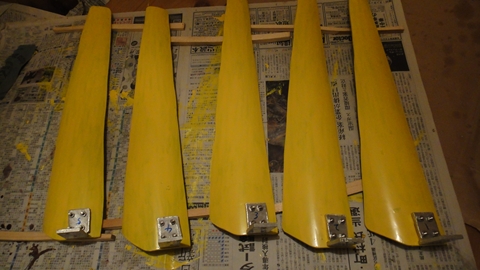

塩ビ管は紫外線で劣化するので、塗装しました。
塗装した羽

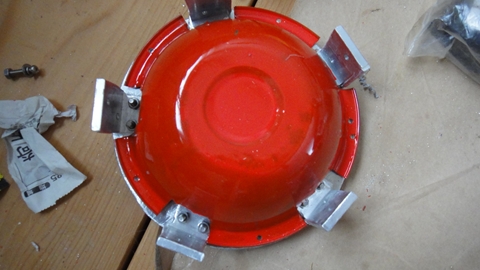

ノーズトップは赤。
羽の台座のトップ

仮付した、発電機。

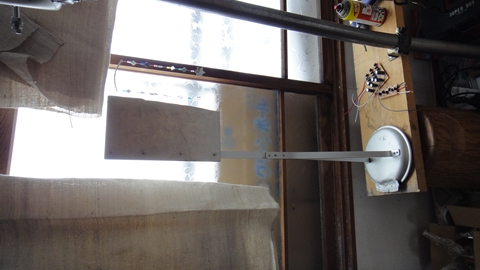

風力発電機の尾翼、アルミなべのフタに取り付ける。

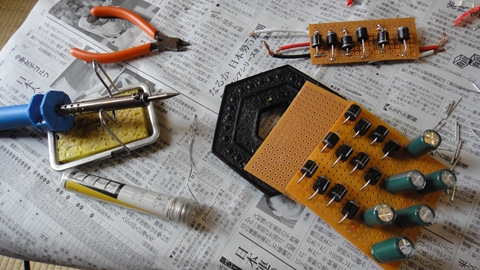

低回転から発電が開始できるように、3相倍電圧整流回路を作る。
３相倍電圧整流回路２

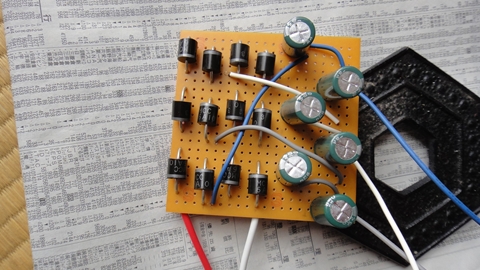

コンデンサー6個とダイオード12個の回路

入力は発電機のコイルから、出力はプラス、マイナスでバッテリーに行く。
３相倍電圧整流回路３

ハンダ付けも面白い。
仮組みを繰り返し、完成。
あとは、春になったら、現場に設置します。
